安全光柵的光同步與線同步區別：從原理到選型的全面解析

在蘇州某汽車配件廠的沖壓車間，維修師傅發現一臺安全光柵頻繁誤報。檢查后發現，問題出在同步方式選擇不當 —— 原本應該采用光同步的高速?zèng)_壓場景，卻錯誤安裝了線同步光柵。這個案例反映出，安全光柵的光同步與線同步方式選擇，是設備穩定運行的關鍵因素。作為工業安全防護的核心技術，二者究竟有何差異？又該如何根據場景正確選擇？本文結合現場實踐，解析兩種同步方式的本質區別、適用場景及選型要點，附對比表格與實戰案例，助您避開選型誤區。

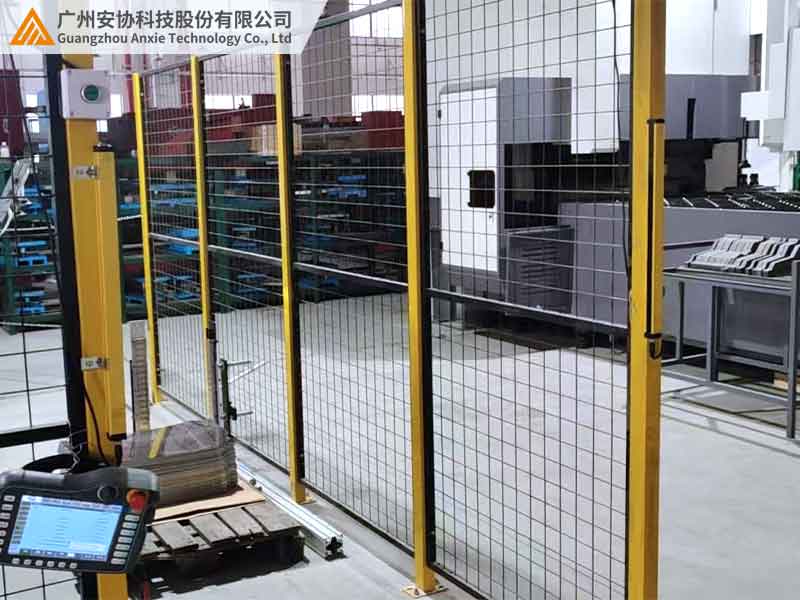

一、光同步 vs 線同步：從傳輸原理到系統架構的差異

很多工程師對光同步和線同步的理解停留在表面，其實二者的差異貫穿信號傳輸與系統設計：

（一）基礎原理解析

光同步（Optical Synchronization）

通俗來說，光同步是指安全光柵的發射端與接收端之間，通過紅外光束本身實現同步信號傳輸。發射端在發出檢測光束的同時，搭載同步編碼信號（如脈沖寬度調制 PWM），接收端通過解析光束中的編碼實現同步。

典型特征：無需額外同步線，僅靠光束完成信號交互，類似 “無線對話”。

線同步（Wired Synchronization）

線同步則是通過獨立的同步線纜（如 4 芯屏蔽線）連接發射端與接收端，傳輸同步信號。發射端產生同步脈沖后，通過線纜直接傳輸至接收端，確保兩端嚴格同步。

典型特征：需要專用同步線，類似 “有線電話”。

（二）核心差異對比表

二、為什么同步方式選擇會影響安全性能？

（一）從信號穩定性看設計邏輯

在高速?zèng)_壓場景（如行程速度＞100 次 / 分鐘）：

· 光同步 的優勢在于響應速度快（同步延遲＜1ms），但如果車間粉塵嚴重（如拋光工序），光束被粉塵顆粒遮擋可能導致同步信號中斷，引發誤報（某鋁制品廠曾因此類問題每月誤停 8 次）。

· 線同步 通過線纜傳輸同步信號，雖然響應延遲略高（1-3ms），但抗粉塵干擾能力強，適合多塵環境（如鑄造車間）。

（二）電磁環境的關鍵影響

某電子廠 SMT 車間的貼片機周邊，存在高頻電磁干擾：

· 初期使用光同步光柵，因 LED 貼片工序的強光反射，同步信號頻繁丟失，設備誤停率達 12%；

· 更換為線同步光柵（帶雙層屏蔽線纜）后，同步穩定性提升 90%，誤停問題徹底解決。

三、四大場景下的選擇邏輯

（一）高速?zèng)_壓設備 —— 優先光同步

· 核心需求：響應速度＜2ms，確保高速運動中的實時防護

· 選擇依據：

光同步的毫秒級同步延遲，能滿足滑塊下行速度＞500mm/s 時的防護需求；

短距離安裝（通?！?0 米）時，光同步的信號衰減可忽略不計。

· 案例：某汽車模具廠的 16 臺高速?zèng)_床全部采用光同步光柵，在 120 次 / 分鐘的沖壓頻率下，未發生因同步延遲導致的漏檢。

（二）長距離檢測場景 —— 光/線同步

· 核心需求：檢測距離＞15 米，如大型倉儲物流通道

· 選擇依據：

1.線同步通過線纜傳輸，不受光束衰減影響，可實現 30 米內的穩定同步；

2.某物流園的集裝箱檢測通道（長 25 米）使用線同步光柵，24 小時連續運行無同步故障。

（三）多塵多霧環境 —— 線同步更可靠

· 核心需求：抗粉塵、水汽干擾

· 解決方案：

線同步的線纜傳輸不受環境介質影響，搭配 IP67 防護等級光柵，適合以下場景：

1.陶瓷廠拋光車間（粉塵濃度高）；

2.食品廠速凍庫（水汽大）。

· 對比數據：某陶瓷廠改造后，光同步升級為線同步，誤報率從 20% 降至 3%。

（四）復雜電磁環境 —— 線同步 + 屏蔽設計

· 核心需求：抵御變頻器、高頻焊機等設備的電磁干擾

· 實施要點：

選擇線同步光柵，搭配雙絞屏蔽線纜（截面積≥0.75mm2）；

線纜與動力線間距≥30cm，避免平行敷設。

· 案例：某電機廠的電磁攪拌車間，線同步光柵配合屏蔽措施，同步信號穩定無干擾。

四、選型時必須確認的五個細節

（一）檢測距離測算

光同步：≤15 米（每增加 5 米，光束強度衰減約 20%）；

線同步：根據線纜質量，通?！?0 米（超距離需加中繼器）。

（二）環境干擾評估

強光 / 粉塵環境：優先線同步；

電磁干擾環境：線同步 + 屏蔽線纜（如安科線同步光柵標配雙層屏蔽）。

（三）響應時間要求

高速設備（滑塊速度＞300mm/s）：光同步（延遲＜1ms）；

低速設備：線同步（延遲 1-3ms 可接受）。

（四）安裝方式適配

改造項目：光同步（免布線，施工周期短）；

新建項目：線同步（預埋管線，長期穩定性優）。

（五）成本預算平衡

短期成本：光同步（節省線纜費用）；

長期成本：線同步（維護成本低，壽命長 2-3 年）。

五、實戰案例：從光同步到線同步的轉型

背景：某五金制品廠的噴涂車間，光同步光柵在運行半年后，因油漆粉塵堆積導致同步信號頻繁中斷。

問題表現：每天誤停 5-8 次，影響噴涂流水線效率；

解決方案：更換為線同步光柵，搭配自動吹掃功能；

效果：誤停問題消失，維護周期從每周 1 次延長至每月 1 次。

六、結語：選對同步方式，讓安全光柵更可靠

安全光柵的光同步與線同步，本質是 “無線便捷” 與 “有線穩定” 的技術權衡：

· 光同步 適合短距離、干凈環境下的快速響應需求；

· 線同步 則在長距離、惡劣環境中更占優勢。

某工業安全協會調研顯示，正確選擇同步方式的企業，設備故障率下降 60%，維護成本降低 40%。安協安全光柵全系列產品覆蓋光同步與線同步類型，支持從 PLc 到 PLd 全安全等級，適配不同場景需求。立即訪問官網（gzhwq.com）下載《同步方式選型手冊》，或聯系技術團隊獲取免費現場勘測，讓專業選型為您的設備安全保駕護航。
