在五金加工廠,因安全光柵接線錯誤導致沖床誤停機的情況屢見不鮮。曾經有工廠新裝沖床,就因接線問題,每天少生產幾百件產品。沖床危險系數高,光柵接線一旦出錯,安全防護失效還耽誤生產。結合一線工作經驗,分享沖床安全光柵接線的實用方法。
1.確認光柵和沖床適配性
先看光柵銘牌,明確輸出類型(NPN 或 PNP)、電源電壓(常見直流 24V)和光束數量。沖床常用常閉型光柵,無遮擋時信號導通,遮擋時斷開,確保沖床及時急停。
再判斷沖床控制箱類型,老型號多是繼電器控制,需配繼電器輸出光柵;新型 PLC 控制沖床,則根據 PLC “偏好” 選擇 —— 日系 PLC 適配 NPN,歐系更適合 PNP。
2.備好工具材料
| 工具材料 | 用途 | 注意要點 |
| 萬用表 | 測電壓通斷 | 提前調成直流 24V 電壓檔 |
| 端子壓接鉗 | 固定線頭 | 壓接后確保牢固不松動 |
| 扎帶、線槽 | 整理線纜 | 避免線纜松動 |
| 接線圖紙 | 對照端子 | 明確關鍵端子標注 |
3.斷電驗電保安全
接線前務必關閉沖床總電源,掛上警示牌,并用萬用表確認控制箱無電壓,避免觸電風險,這一步絕不能省略。

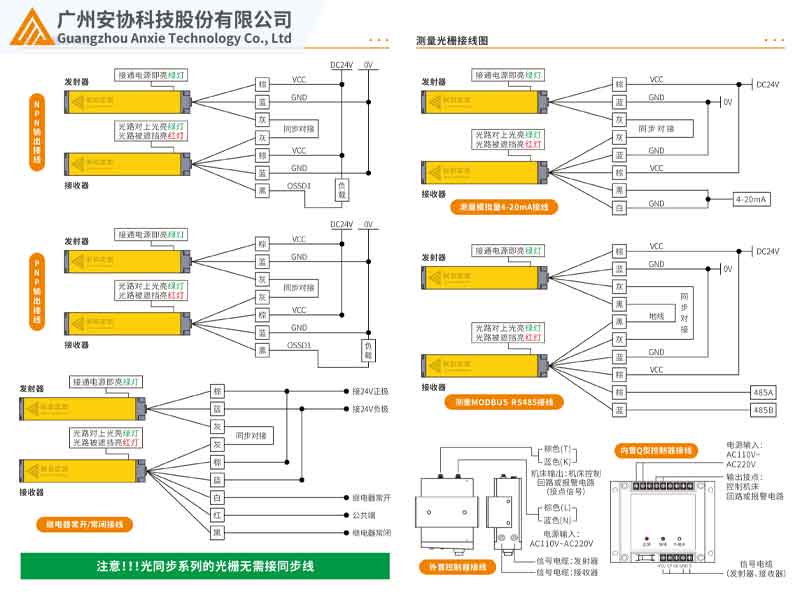

以直流 24V、NPN 型光柵為例,詳解接線步驟:
1.接好電源 “生命線”
光柵紅色線接控制箱 + 24V 輸出端,黑色線接 GND 公共端。建議用 1.5mm2 多股軟線,距離超 5 米需換 2.5mm2 線。接完上電測電壓,應在 24V 左右,偏差超 10% 需檢查電源。
2.連好信號輸出線
NPN 型光柵,藍色線接 GND,黑色信號輸出線接 PLC 漏型輸入端子;PNP 型則棕色為信號輸出線,接 PLC 源型輸入端子。接反會導致 PLC 無信號,沖床失去防護。
3.屏蔽線接地抗干擾
信號線纜用雙層屏蔽線,屏蔽層單端接地到控制箱端子,接地電阻需小于 4Ω。走線時遠離電磁閥、電機等干擾源,交叉時垂直穿過。
4.急停按鈕聯動
將光柵信號輸出線與沖床急停按鈕串聯,實現光柵報警與手動急停雙重保護。曾有工廠未串聯,光柵故障時無法手動停機,釀成事故。
5.上電調試校準
合閘后觀察光柵指示燈,電源燈常亮,無遮擋時信號燈也常亮。用 16mm 測試棒擋光,沖床應立即停機,否則檢查信號端子。最后用激光水平儀校準,確保水平偏差<0.5°,底部光束距地約 200mm。
NPN/PNP 接反,會導致 PLC 無信號,對照手冊換線即可;電源正負極接反,光柵不工作,需斷電換線并檢查保險管;屏蔽層未接地,沖床運行時光柵易誤報,用黃綠線接地或加裝濾波器。
目視檢查端子是否松動、線纜有無破損;功能測試需保證每束光遮擋都能觸發停機,沖床空轉時信號穩定;最后拍照標注端子接線,填寫記錄表,方便日后維護。
沖床安全光柵接線看似復雜,掌握 “接電源、連信號、接地、聯動、調試” 的邏輯,區分 NPN/PNP 類型,做好抗干擾,就能順利完成。我司提供沖床專用接線套件、詳細教程及遠程指導,訪問官網(gzhwq.com)獲取資料,讓專業服務為沖床安全護航。
